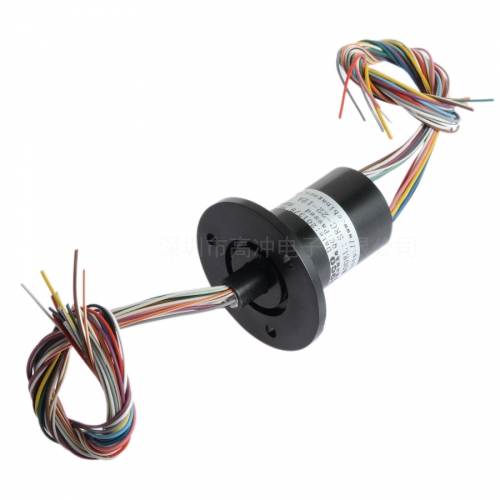

◆ SRC-22-18F是标准的帽式滑环，外径 22mm，长度 35mm,，18路* 2A(信号)

◆ 采用国内领先的军工级别高标准表面处理技术，内部结构更为精密和紧凑

◆ 采用金-金接触点，保证了稳定性和使用寿命，主要用于民用，商用领域

◆ 运转平滑，结构紧凑 ，低力矩，兼容数据总线协议

◆ 定子线和转子线对应使用彩色导线，使电路连接简单化

◆ 导电环采用90度角V行槽设计，具有顺畅旋转，低力矩和低电气噪音的

◆ 产品整体式结构，先进的纤维刷技术，支持功率、信号混合传输

部分应用领域

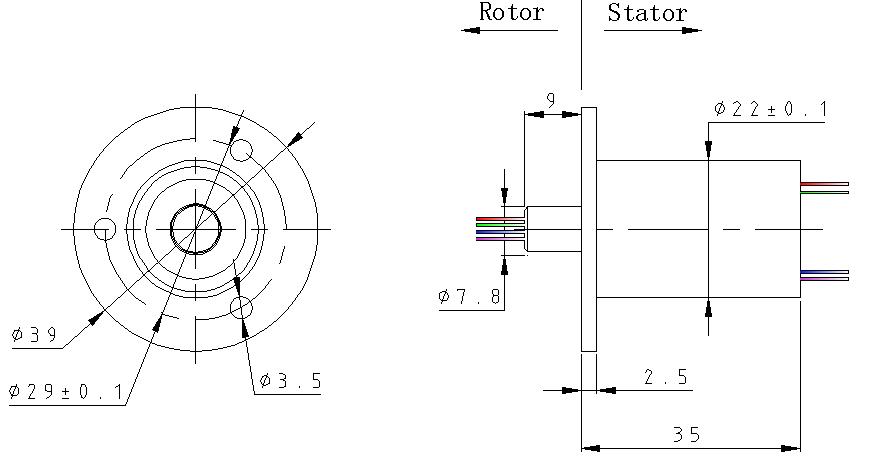

外形图

技术参数

注意:

1)产品寿命和转速以及温度，湿度等参数紧密相关.
2)导线规格: 2A/信号 -> AWG28, 5A -> AWG22, 10A -> Awg17, 15A -> Awg14, 色码标识.
3)电气噪音与工作转速，电流，电压精密相关.

导线色码表
